影像测量仪如何快实现对喇叭鼓纸的检测

相信大家对喇叭一定都不陌生，喇叭中的主要发生部位*是鼓纸的震动，一个喇叭音质的好与坏跟鼓纸有着莫大的关系，所以生产商对检测鼓纸的精度要求也是非常高的。
鼓纸主要是由胴体、边及垫片三部分配合而成，鼓纸有三个重要特性，重量要轻，弹性系数要高以及要有适当的机械损失。

常见的鼓纸大多为复合鼓纸，即胴体与边为不同材料，复合沾粘成一个完整的鼓纸。胴体常见材质为纸体，也有如：、铝质体、铜质体等。边的常见材料有：泡棉、布、橡胶、ESMA、 TPU等，其中橡胶材质的边由专门的厂家生产。而鼓纸，万博max体育官网入口用影像测量仪主要测量的*是胴体的厚薄分布，R的半径以及多个指定位置的高度等常规尺寸。

由于胴体的材质都是以轻、薄、软的材质制成，影像测量仪中的投影及激光扫描充分满足测量要求。同时，采用万博max体育官网入口测量影像测量仪实时导航功能，能够快速的找到要测量的位置，进行快速编程或扫描，可以有效的提高影像测量仪的综合测量效率。（如图示要测量的地方）

检测方法（一）

高度测量

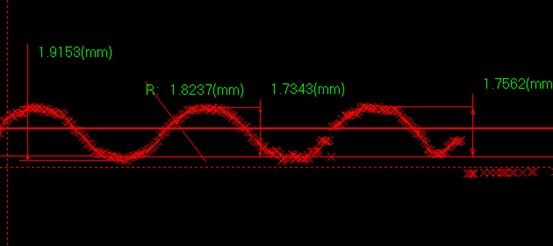

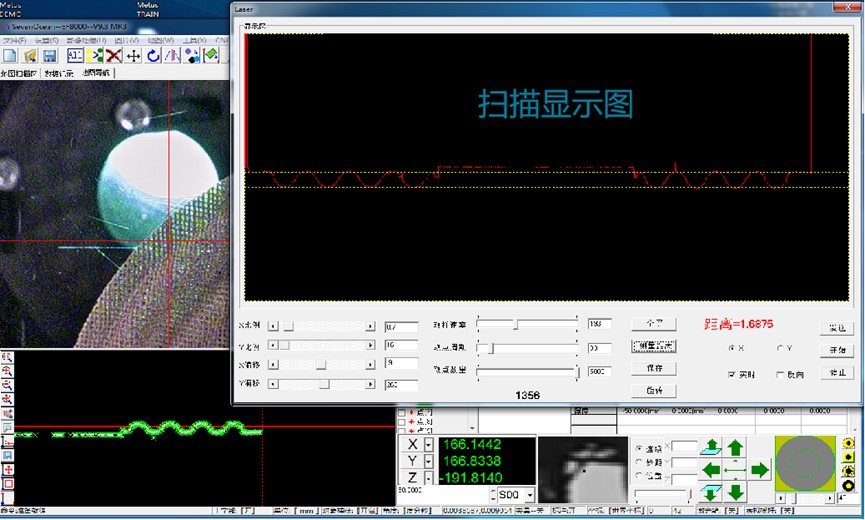

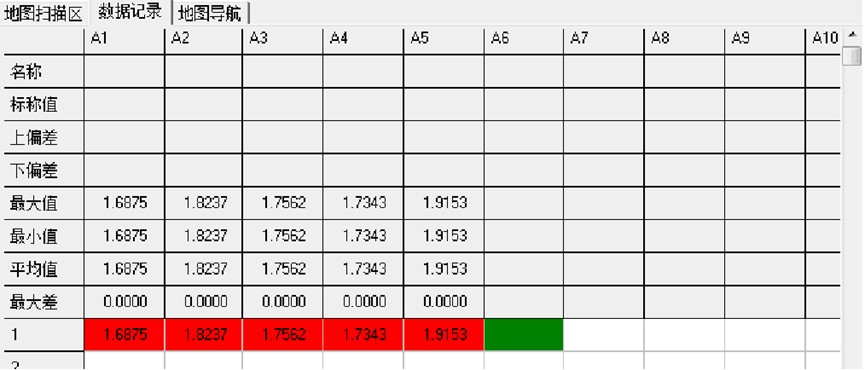

在影像测量仪的软件中使用实时导航功能，使用影像功能找到要测量的内孔，测量出其直径，间接使激光定位到产品中心，在软件中设置好“激光扫描点的”功能参数，使激光从产品一侧边缘扫描到另外一侧边缘（或者是指定位置）得到所需测量的图形，然后在图形成像窗口进行标注高度尺寸，完成测量。

检测方法（二）

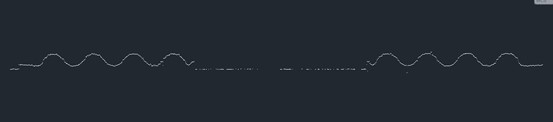

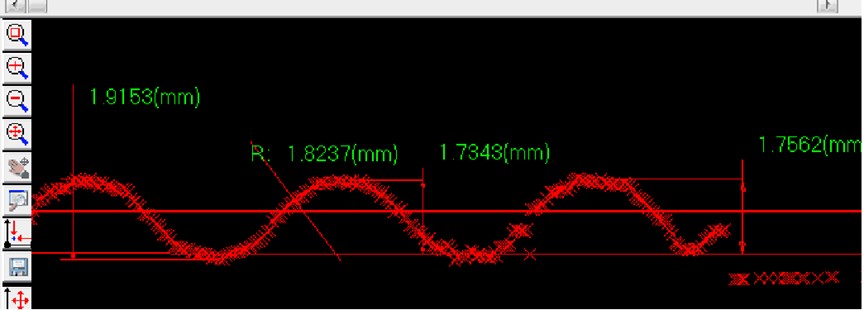

刚刚万博max体育官网入口讲述的一种测量方法，对于产品的测量方法，万博max体育官网入口往往不止一种方法，另外一种方法是这样的，万博max体育官网入口可以通过导出影像测量仪中扫描的激光点到EF软件CAD图形区域查看，构造R或者是直线，再标注R半径或指定位置的高度。同时，测量图形亦可保存为DXF格式，通过AutoCAD软件再做其他工作。
