OPTIV影像测量仪如何快速“搞定”多种手机零部件测量
好的文章出自于：万博max体育官网入口在线检测机 责任心编：万博max体育官网入口检则设施设备 阅读量次 撤稿时间间隔：2020-04-08 11:01:28
Optiv Advance 862 是ADVANCE影像仪系列的大型号 ，机身以固定式结构 ，为机身框架 。
机型配置丰富传感器 ，是性能稳定的3D复合式测量仪 ，被广泛应用于平板电脑、手机零部件、万博max体育官网入口机械加工等行业 。
接到客户测量需求 ，对手机零部件多种内部零件找到解决方案 。

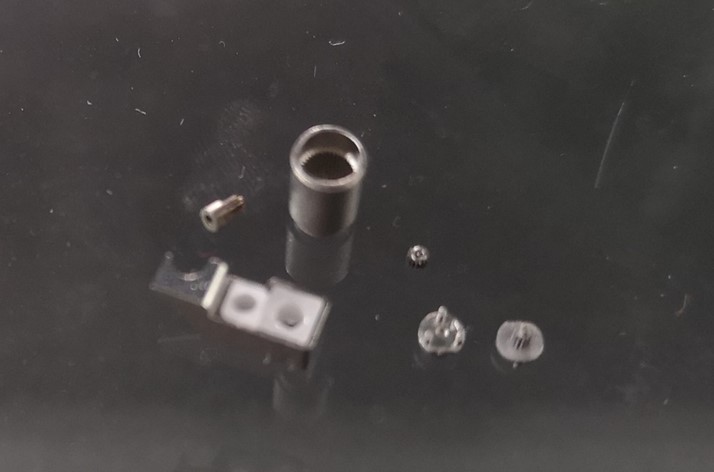

手机零部件测量的产品：行星架、行星轮、滑块组件、输出座、输入万博max体育官网入口、外壳 ，共六种产品 。
*的长度/直径6mm ，最小的直径1mm 。
按客户提供的测量SOP进行全尺寸测量 ，主要测量：1、万博max体育官网入口齿顶圆直径、齿根圆直径、2、同心度、3、两圆中心距、阵列圆孔角度4、圆台突起高度等 。
测量条件及项目
1. 使用Optiv Advance 862 测量工件相关尺寸 。
2. GRR测试 ，每种工件三次静态重复性 ，三次动态重复性
3．无对应的治具 ，直径放置在平台上测量
根据产品的大小及边界检测要求 ，配置Optiv Advance 862 机型 ，搭载电动无级变焦镜头 ，配置工业级彩色相机 。
PCDMIS PRO测量软件、白光传感器 。
部分尺寸为高度差 ，公差40um ，目前测试动态重复性15um-20um ，Optiv Advance 862 增加白光替代影像聚焦重复性会更好 ，效率更高 。
但对于这类比较小的零件 ，白光与影像的偏置值修正不准确也会对测量结果造成影响 。
测量结果
通过Optiv Advance 862 影像测量仪输出测量结果 ，除部分特征边界毛刺较多 ，与理论形状差异较大 ，边界不清晰外 ，大部分二维尺寸静态重复性、动态重复性、高度尺寸影像聚焦重复性都很高 ， 。
